车载摄像头装配：一场微米级的精密博弈

当一辆智能汽车以120km/h疾驰时，其视觉系统对路况的感知误差必须控制在**毫米级**，而这一切的起点，是摄像头内部那几片总厚度不足5mm的光学镜片。随着ADAS渗透率突破45%，车载镜头已从“看得见”进化到“看得准”——这直接倒逼装配工艺从传统机械压合向**主动对准（Active Alignment）** 转型。今天我们从公差控制角度，拆解这颗“工业之眼”背后的硬核细节。

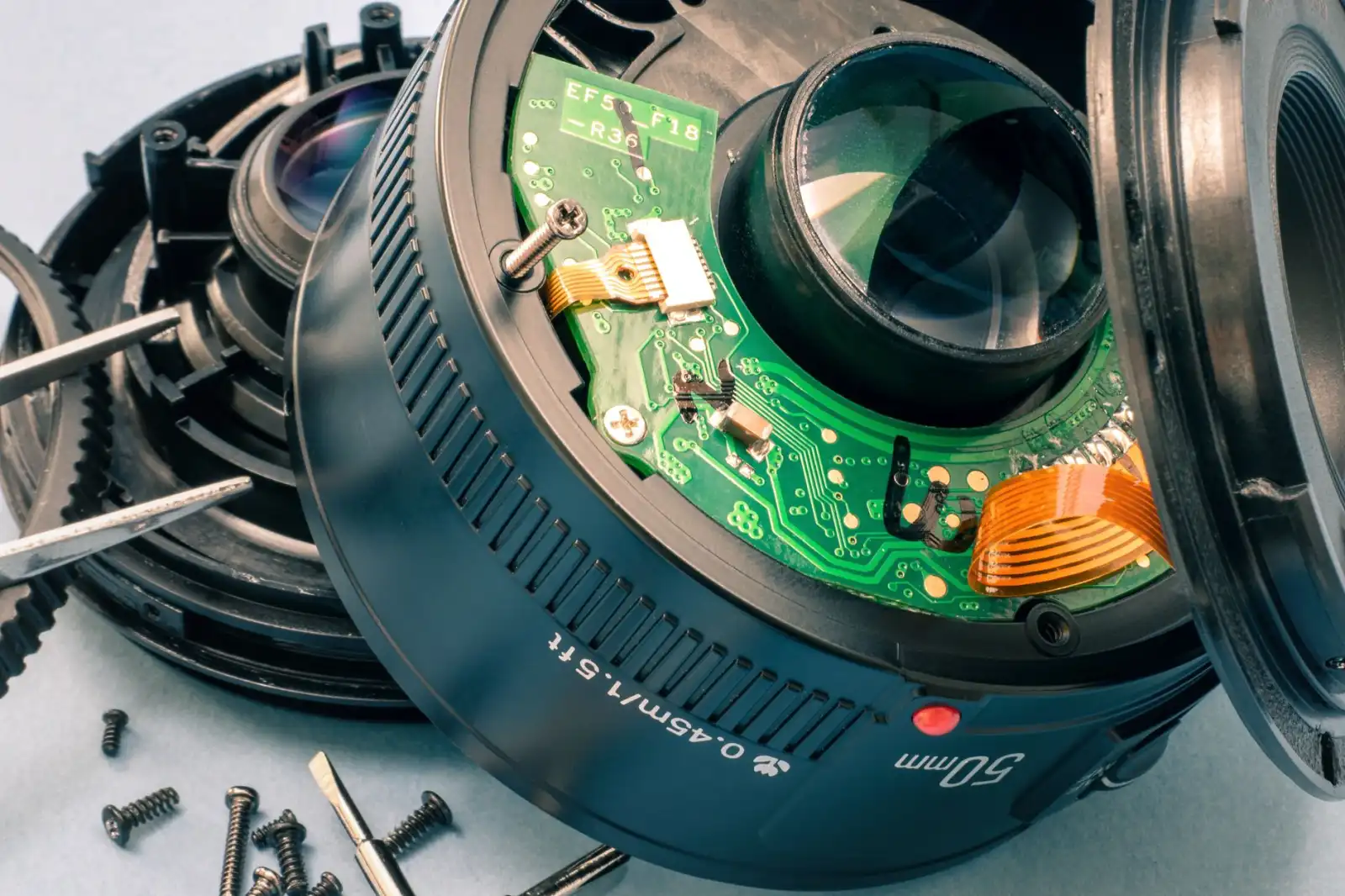

装配环节最头疼的并非单个镜片的加工精度，而是**系统累积公差**。一枚车载光学镜头通常由5-7片镜片、间隔环、压圈及镜筒构成，若每片镜片的偏心公差为±3μm，镜筒内径公差为±5μm，叠加后光轴偏移可能超过15μm——这足以让画面边缘分辨率下降30%。更棘手的是温度漂移：车规级工作温度范围-40℃至105℃，镜筒材料（通常为PC或铝）的热膨胀系数差异会进一步放大应力变形。

从“硬碰硬”到“软着陆”：胶合与主动对准的平衡

应对方案分两条路线。传统镜筒压合工艺依赖高精度车削件与分选匹配，但成本高且对来料一致性敏感；而UV胶合主动对准则利用六轴调整平台，实时采集MTF（调制传递函数）数据，在胶水固化前将光轴偏差修正至±2μm以内。我们实测过，采用后者后，某款800万像素前视镜头的**中心视场MTF值**从0.42提升至0.58，且批量一致性提高40%。

这里有个关键细节：滤光片（IR-Cut Filter）的装配往往被低估。若其与图像传感器平面夹角超过0.3°，就会产生严重的红外鬼影。推荐采用**三点弹性压紧+光学胶点涂**工艺，既能吸收热应力，又能保证平行度。此外，棱镜模组在长焦镜头中常被用于折叠光路，其反射面镀膜厚度均匀性直接影响色散，装配时需使用**激光干涉仪**测量波前畸变，而不只是看角度公差。

全流程公差预算：从零件到模组的数字化闭环

光靠装配端的努力远远不够，必须建立**公差预算表**。以一枚FOV 120°的广角镜头为例，我们通常这样分配：镜片偏心±2μm，镜筒端面跳动±3μm，隔圈平行度±1.5μm，最后留给主动对准的校正余量仅±5μm。这要求每个来料批次都要用**激光测径仪+轮廓仪**做100%抽检，而非依赖供应商报告。

另一个实战建议：窗口片（Cover Glass）的装配需单独考量。它直接暴露于风沙环境，表面应力若超过80MPa，受石击后极易微裂纹扩展。建议采用**柔性粘接剂**（如硅酮类）而非硬质环氧，同时控制点胶轨迹宽度在0.8-1.2mm之间，避免溢胶污染有效通光孔径。别忘了，在镜头总成气密性测试时，泄漏率要低于1×10⁻⁶ Pa·m³/s，否则后续模组内部起雾风险剧增。

实践中最易踩的坑是**温度补偿缺失**。金属镜筒与塑胶镜片的热膨胀系数相差近10倍，若不做结构补偿，-20℃时光学后焦会偏移8μm以上，导致近摄对焦模糊。我们的做法是在镜筒后组预留弹性预紧结构，并选用低膨胀系数合金（如因瓦合金）做关键隔圈，代价是单件成本增加约15%，但换来了全温域下的清晰成像。

最后说点趋势。随着800万像素及以上的摄像头普及，波前像差校正正从实验室走向量产线。这要求装配设备具备亚微米级位移分辨率，且环境洁净度需达到Class 1000（每立方米≥0.5μm颗粒数小于35200个）。同行们不妨将主动对准的反馈频率从30Hz提升至100Hz，对抑制胶水固化收缩带来的偶发性偏心很有帮助。

装配工艺没有银弹，核心在于**把每个零件的真实误差“可视化”**，并让后道工序具备自适应修正能力。东莞市欧联光学科技有限公司在加工高精度光学镜片、滤光片、棱镜及窗口片时，始终坚持将表面粗糙度控制在Ra≤1nm，光学镜头的组装良率稳定在98.5%以上。未来三年，我们看好基于数字孪生的虚拟装配仿真，它能在开模前预判90%的公差冲突。愿与各位同行共勉——把每一微米的确定性，留给路上的每一次安全决策。
